曲线铣刀式分板机-YS-F310

  • 产品特点:
    1. 适用范围 适用各种不规则的PCB板,邮票孔PCB板分割,支持点、直线、圆弧、L形、圆形等路径编程方式,避免人工折板所导致的锡裂及元件受损问题。 2. 式样 型 号 YS-FB310 额定电压
  • 咨询热线:0755-83986152
  • 产品详情

1. 适用范围
适用各种不规则的PCB板,邮票孔PCB板分割,支持点、直线、圆弧、L形、圆形等路径编程方式,避免人工折板所导致的锡裂及元件受损问题。

2. 式样

型    号 YS-FB310
额定电压 220V
额定功率 600W
尺    寸 582*678*697mm
重    量 74KG

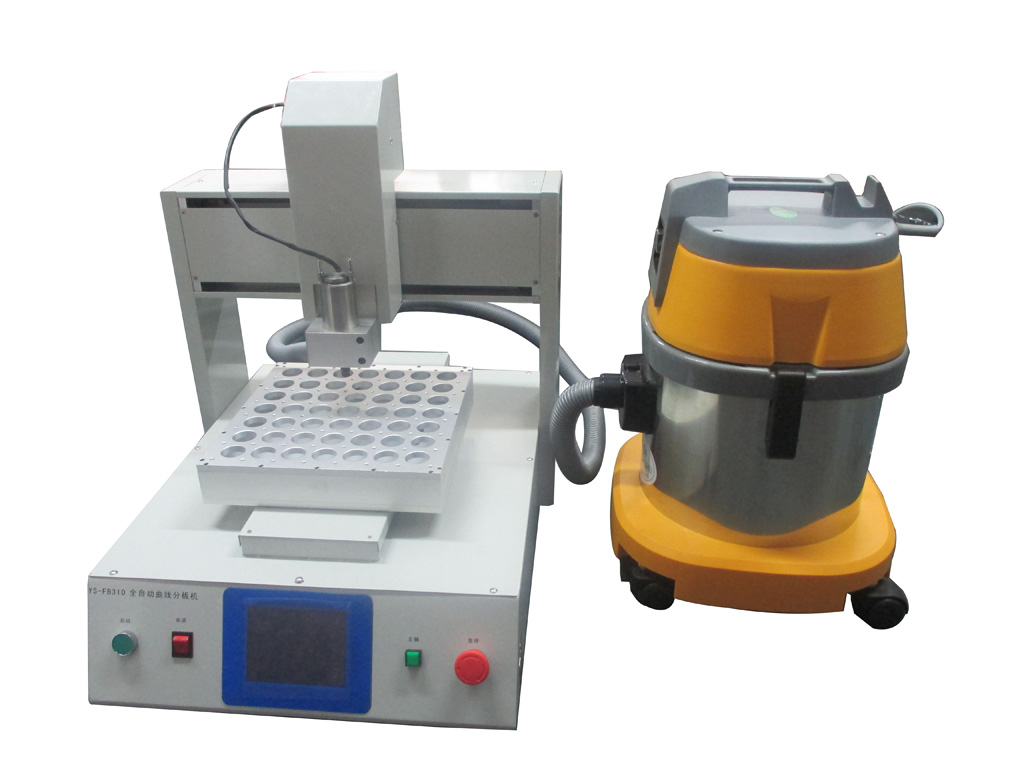

3. 外观

4.性能优势
1.台式单工作台切割机,切割速度100mm/s,运行速度500mm/s。
2.在装载和卸载期间能够无间断连续切割。
3.高质量的转轴系统使系统能够快速地加减速,减少同期时间,提高生产率, 同时保持高精度。
4.使用高质量的硬件以保证高钢度和高性能。
5.所有导螺杆被遮住以防止灰尘和脏物进入,从而提高转轴的寿命和性能。

5.技术参数
1.驱动系统马达:伺服电机
2.主轴:国产主轴
3.运行速度:500mm/s
4.驱动系统重复精度:±0.02mm
5.切割速度:最大100mm/S取决于线路板材料和切割质量
6.分辨率:±0.01mm
7.配置:X、Y、Z三轴,丝杆+导轨
行程:300*300*100mm,行程可定做
8.重复精度:<0.03mm,对直线和曲线的轮廓
9.线路板定位:特殊或标准夹具
10.装卸方式:人工方式
11.线路板厚度:0.4mm-4mm
12.安全设置:整机紧急停止开关,主轴紧急停止开关,主轴马达过热和马达过载检测

6.铣刀参数
规格:0.8/1.0/1.2/1.5
使用寿命:35--40m

7. 主轴参数:
功率:300W
最大转速:60000转/分钟
冷却方式:风冷
使用寿命:5-6年

8. 工业吸尘器参数
品牌:腾奥
真空吸力:1800mmH2O
冷却模式:循环
容量:15升
功率:1000W单相、220V
气流量:48kg/秒
工作时间:2-4小时
包装尺寸:440*440*620
重量:13.7kg
